Olá a todos!!

No post de hoje, montaremos um cabo de áudio específico para transferir o Áudio de seu sistema de som, que pode ser; uma mesa de som, um computador, uma interface de áudio ou qualquer outra fonte sonora que você precisa transmitir através do seu celular para fazer a sua LIVE de forma mais profissional.

Ao invés de tentar fazer uma LIVE de sua banda, ou seu culto de igreja, palestra e etc. capturando o áudio com o próprio microfone do seu Telefone, isso não é nada legal.

O som sai muito ruim, distorcido e com muito ruído indesejado, sendo difícil conseguir um público estável em suas LIVES.

Pois bem! O que é necessário para se fazer uma LIVE com baixíssimo custo, é a utilização de um cabo de Áudio, que faça a transferência do sinal de áudio que venha do sistema de som para o seu Smartphone.

Porém, não é somente colocar um cabo com Conector TRS P2, "aqueles de Headphone", para Canon, que funcionará!

Você pode se interessar também:

• Neutrik SilentPlug XX Series: O Futuro da Nova Geração dos Conectores de Áudio!
• Amplificador para Fones de Ouvidos: O que é? Como funcionam?
• Qual é a Diferença Entre Cabo de Áudio Balanceado e Desbalanceado? Qual devo Usar?
• Mesa de Som: O que é? Categorias, Principais Características e suas Funções!
• Ligações de vários tipos de Plugues para Mesa de Som e Instrumentos Musicais
• Como fazer cabos SpeakON para SpeakON, P10 e XLR
• Esquemático Ligação Plug combinado XLR / P10 Fêmea NCJ6FI-S Neutrik

Existe um conector já pronto no mercado que você pode está adquirindo em sua cidade, ou pela internet, como mostrado na Figura 2 abaixo.

Fig. 2 - Cabo Para Live Plug P3 TRRS para XLR

No entanto, se você chegou aqui e deseja montar o seu próprio conector, vamos te dizer como elaborar de forma simples e eficaz.

Os Conectores de Áudio

Para esse projeto, utilizaremos dois conectores, conforme mostrado na Figura 3 abaixo:

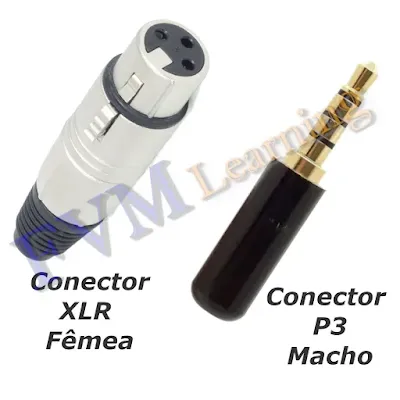

Fig. 3 - Conector XLR Fêmea e Conector P3 Macho

• O conector XLR - Será utilizado na saída do dispositivo de áudio, que no nosso exemplo, utilizaremos na saída auxiliar da mesa de som, que irá enviar o áudio para a entrada do smartphone, ele é um conector de três pinos conhecido como plugue Canon. Na lista abaixo temos as características e parâmetros do conector:

• Tipo - Plugue XLR
• Número de Vias - 3
• Diâmetro - 6,35 mm
• Característica - Fêmea
• Versão - Soldável

• O conector P3 - Será O Plugue necessário para fazer a conexão de recebimento de áudio no Smartphone, ele é um plugue do tipo TRRS - Tip/Ring/Ring/Sleeve. Esse Plugue tem algumas características e parâmetros a ser considerado para a escolhermos corretamente na lista abaixo:


  • Tipo - Plugue P3
  • Número de Vias - 4, TRRS
  • Diâmetro -  3,5 mm
  • Característica - Macho
  • Versão - Soldável

É importante lembrar, que existem duas configurações padrões utilizadas pelos fabricantes de dispositivos móveis, e em alguns dispositivos esses parâmetros, que no caso estamos falando da conexão do Microfone, sendo a que utilizaremos, eles vêm invertidos, como mostrado na Figura 4 abaixo.

Em alguns dispositivos, o negativo “terra” do microfone está conectado no último Anel de contato, e em outros casos, o negativo está conectado ao Anel 3 do Plugue.

O padrão mais comum adotado pela maioria dos smartphones, “o que utilizo com Smartphone da Samsung” é a do lado direito da Figura 3, a qual o terra é ligado ao Anel 3 e o positivo ao Anel 4.

Fig. 4 - Padrões e tipo de ligações Conectores P3

O Cabo de Áudio

Todos nós sabemos que, para ter uma boa qualidade de áudio em nosso sistema sonoro, é necessário a utilização de cabos de boa qualidade, isso evita os tais “hams”, “zumbidos”, roncos no canal de áudio do nosso sistema.

O que acontece também, corte das frequências “principalmente as mais altas” dos nossos instrumentos, então, é importante destacar que, o cabo tenha no mínimo os parâmetros básicos listados abaixo:

• Tipo - Blindado
• Número de Vias - 2 Vias
• Modalidade - Cabo flexível
• Blindagem - Em Trança ou Espiral

É necessário também, verificarmos a bitola do cabo, para não termos problemas na hora de soldarmos. Já que, se o cabo for muito grosso, pode acontecer de não caber no orifício de entrada do invólucro do Plugue P3, que tem o diâmetro menor, então sempre verifique o diâmetro do invólucro do plugue e o do cabo.

Diagrama Esquemático

Existem como já mencionado acima, dois tipos de ligações utilizados, e para não termos nenhum problema com essas ligações, pois depende muito de qual Smartphone você está utilizando, deixaremos diagrama esquemático das duas configurações.

O Primeiro diagrama sugerido na Figura 5 abaixo, é de negativo aterrado, essa configuração em muito utilizada em fones de ouvidos da Nokia, por exemplo.

Pelo qual o Positivo do Microfone externo é ligado no terceiro anel do Conector P3, e o Negativo do Microfone é ligado ao Terra do conector, sendo esse o negativo comum para todos.

Fig 5 - Configuração ligação XLR P3 em Terra comum

O Segundo diagrama sugerido na Figura 6 abaixo, é onde o negativo do Microfone está conectado no Terceiro Anel do Plugue P3, e esse Negativo é comum a todos.

Essa configuração na maioria dos Smartphones atualmente, como os telefones celulares da Samsung, por exemplo.

Fig. 6 - Ligação Conector XLR para P3 - Padrão mais utilizado atualmente.

Após selecionado o tipo de cabo que você irá montar, é bom sempre ficar atento a alguns princípios básicos para executar a montagem do seu cabo e não ter dor de cabeça depois. Vamos às dicas de montagem:

1. Escolha Conectores e Cabos de boa qualidade - Pode ser um pouco mais caro, mas vai te evitar ter dores de cabeça futuramente.


2. Quando for montar, fique atento as numerações do Conector XLR - Pois a numeração do conector quando de frente para você, é uma, quando de costa para você ele inverte o lado, por esse motivo fotografei o plugue real já com o lado correto para você não se confundir.

3. Antes de estanhar, coloque os  involucro, cápsula, embolo, como queira chama, antes de soldar, é comum esquecermos disso.


4. Ao estanhar “soldar” o cabo no conector P3, seja o mais rápido possível - Quando se solda um plugue desse que seus contatos são separados com plástico, corre o risco de derreter as conexões e fechar um curto, dando problemas no seu cabo e possível problema em seu celular.


5. E por fim, verifique quando terminar tudo, se o plugue não tem curto-circuito, teste a continuidade de todos os anéis.



E por hoje é só, espero que tenham gostado!
