Amplificador de Potência 100W RMS com 2 Transistores NPN 2SC2500 na Saída

Amplificador de Potência 100W RMS com 2 Transistores NPN 2SC2500 na Saída

Olá a Todos!!!

É bastante comum termos amplificadores utilizando transistores complementares, na etapa de saída, e em uma grande maioria de amplificadores, é bastante normal utilizar-mos os transistores complementares NPN 2SC2500 em conjunto com os PNP 2SA1943, esse tipo de amplificador é muito comum e de boa qualidade, devido a esses transistores serem específicos para amplificação de alta fidelidade.
No post de hoje, iremos montar um circuito amplificador que utiliza os mesmos conceitos de dois transistores de saídas, porém utilizaremos dois transistor NPN 2SA5200. O que é bastante interessante para quem gosta de testar outros tipos de transistores para avaliar a qualidade, distorções, potências e etc....

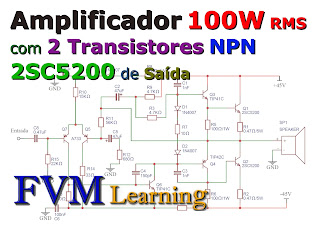

O diagrama esquemático está na figura 2 logo abaixo, é um amplificador simples, tem uma qualidade satisfatória.

Fig. 2 - Amplificador de Potência 100W RMS com 2 Transistores NPN 2SC2500 na Saída

Alimentação

A alimentação é Simétrica, no nossos testes foi utilizado um Transformador com center-tape de 45V - 0 - 45V,  com Corrente de 5 Amperes, pode-se utilizar uma corrente menor, até 3 Amperes mínimo, que irá tocar sem muito problemas, nada impede de você utilizar uma tensão maior, ou menor, pois esse amplificador tem uma tolerância quanto a tensão de alimentação, podendo tocar normalmente "com pequenas atenuações na potência de saída" com tensões que variam entre 18V à 55V sem muitos problemas, ele também tem uma ótima estabilidade e podemos utilizar, caso você tenha, uma fonte SMPS, e isso é claro com Center-Tape, ou seja uma fonte com tomada central.

Lista de Material

  • Q1, Q2 --------------- Transistor complementar de Potência 2SC5200
  • Q3, Q6 --------------- Transistor TIP41C
  • Q4 -------------------- Transistor TIP42C
  • Q5, Q7 --------------- Transistor A733
  • D1, D2, D3 ---------- Diodo 1N4007
  • C1, C3 --------------- Capacitor cerâmico/poliéster 1nF
  • C2, C5, C7 ---------- Capacitor eletrolítico 47uF - 63V
  • C4 -------------------- Capacitor cerâmico/poliéster 150pF
  • C6 -------------------- Capacitor cerâmico/poliéster 100nF
  • C8 -------------------- Capacitor eletrolítico 0.47uF - 25V
  • R1, R2 ----------------Resistor 0,47 ohms - 5W – (amarelo, violeta, ouro)
  • R3, R9 --------------- Resistor 4.7k ohms - (amarelo, violeta, vermelho)
  • R4 -------------------- Resistor 120 ohms - 1W - (marrom, vermelho, marrom)
  • R5, R6 --------------- Resistor 100 ohms - 1W - (marrom, preto, marrom)
  • R7 -------------------- Resistor 10 ohms - (marrom, preto, preto)
  • R8 -------------------- Resistor 560 ohms - 1W - (verde, azul, marrom)
  • R10 ------------------- Resistor 15k ohms - (marrom, amarelo, laranja)
  • R11 ------------------- Resistor 56k ohms - (verde, azul, laranja)
  • R12, R13 ------------ Resistor 680 ohms - (azul, cinza, marrom)
  • R14 ------------------- Resistor 33 ohms - (laranja, laranja, preto)
  • R15 ------------------- Resistor 22k ohms - (vermelho, vermelho, laranja)
  • Outros --------------- Alto-Falante, Fios, Soldas e Etc.

E por hoje é só, espero que tenham gostado!!!

Qualquer dúvida, digita nos comentários que logos estaremos respondendo.

Se inscreva no nosso Blog!!! Click Aqui FVM Learning!!!

Forte abraço.

Deus vos Abençoe

Shalom
