Olá a Todos!

Hoje vamos mergulhar fundo no mundo dos conectores profissionais de áudio com um guia definitivo sobre o Plugue Fêmea Combinado XLR/P10 NCJ6FI-S da Neutrik. Se você trabalha com sonorização, monta equipamentos ou simplesmente é um entusiasta de áudio, este artigo vai resolver todas as suas dúvidas sobre esse componente essencial.

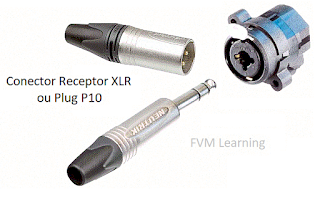

Antes de mais nada, preciso esclarecer um ponto crucial que muitos profissionais ainda têm dúvida: esse conector combinado NCJ6FI-S é especialmente projetado para painéis de áudio tipo "medusa" - aqueles que você vê nas laterais de mesas de som ou em racks profissionais, com múltiplas entradas organizadas de forma estratégica.

🔍 Por Que o NCJ6FI-S é Ouro Para Painéis de Áudio (Medusa)?

A medusa (ou breakout box) é um componente fundamental em qualquer sistema de áudio profissional, servindo como hub central de conexões entre microfones, instrumentos e a mesa de som. O conector Neutrik NCJ6FI-S se tornou o padrão ouro para essas aplicações por três razões principais:

1. Economia de espaço - Em um painel de áudio onde cada centímetro conta, ter um único conector que aceita tanto XLR quanto P10 é revolucionário
2. Flexibilidade operacional - Permite que o técnico de som conecte qualquer tipo de fonte sem precisar de adaptadores
3. Integridade do sinal - Projetado para manter a qualidade do áudio balanceado mesmo com conexões mistas.

🔌 Disposição dos Pinos no Plugue Fêmea Neutrik: Entendendo o DNA do Conector

Vamos desvendar juntos a arquitetura interna deste pequeno gigante. Existem 4 modelos principais na linha de conectores combinados da Neutrik, mas o que nos interessa hoje, e o mais utilizado em painéis de áudio profissionais, é o NCJ6FI-S com seus 7 pinos de contato inteligentemente distribuídos.

Fig. 2 - Pinagem Conector XLR/P10 Neutrik

O que torna este conector tão especial é como ele gerencia dois protocolos de conexão diferentes em um único corpo: o XLR de 3 pinos (para sinais balanceados) e o P10 TRS de 3 seções (para estéreo ou mono balanceado). É como ter dois conectores em um, sem perder qualidade!

Fig. 3 - Diagrama Esquemático Neutrik NCJ6FI-S Neutrik

Analogia prática: Pense no NCJ6FI-S como um "aeroporto internacional do áudio". Assim como um aeroporto recebe voos de diferentes companhias aéreas em terminais conectados, este conector recebe sinais de diferentes formatos (XLR e P10) em um único "terminal", permitindo que eles compartilhem a mesma infraestrutura sem interferência.

"TRS" - Quando Você Precisa de Conexão Direta de Instrumentos

Vamos começar com o cenário mais comum em estúdios e palcos: a conexão direta de instrumentos como guitarras, baixos e teclados. Quando você está usando apenas o conector P10 TRS, as conexões seguem um padrão específico que garante a integridade do sinal.

O segredo está nos três pontos de contato do P10:

• T (Tip) - O sinal positivo ou canal esquerdo
• R (Ring) - O sinal negativo ou canal direito
• S (Sleeve) - O terra (ground)

No diagrama abaixo (Figura 4), você verá exatamente como fazer a ligação quando estiver utilizando apenas o conector P10 em seu projeto de como montar medusa de áudio ou painel de áudio.

Fig. 4 - Esquemático ligações conector Neutrik NCJ6FI-S para conector de entrada TRS

Pro tip para projetistas: Quando estiver montando sua medusa para instrumentos, utilize cabos com blindagem dupla para as conexões TRS. O NCJ6FI-S tem excelente rejeição de ruído, mas uma boa blindagem do cabo complementa perfeitamente suas características, eliminando aquele zumbido irritante durante as gravações!

"XLR" - Para Microfones e Sinais Balanceados Profissionais

Agora, quando você está trabalhando com microfones ou qualquer outro sinal que precise de conexão balanceada, entra em cena o lado XLR do conector. O padrão XLR é o coração dos sistemas de áudio profissional, e entender sua pinagem é fundamental.

No conector XLR:

• Pino 1 - Terra (Shield/Ground)
• Pino 2 - Sinal positivo (Hot)
• Pino 3 - Sinal negativo (Cold)

Este padrão de pinagem é crucial para a rejeição de ruído em longas distâncias - um recurso essencial em qualquer painel de áudio profissional. O diagrama abaixo (Figura 5) mostra exatamente como fazer a ligação quando estiver utilizando apenas o conector XLR em seu projeto.

Fig. 5 - Esquemático Ligação Neutrik NCJ6FI-S para Conector de Entrada XLR

Aqui está um detalhe que muitos técnicos experientes ainda se confundem: o padrão XLR para microfones é diferente do padrão XLR para alto-falantes. No caso do NCJ6FI-S, estamos falando especificamente do padrão para microfones (XLR 3 pinos), onde o pino 2 é o "hot" e o pino 3 é o "cold".

🔍 Você Sabia?

O padrão atual de pinagem XLR (Pino 2 = Hot) foi estabelecido pelo AES (Audio Engineering Society) na norma AES14-1992. Antes disso, alguns fabricantes usavam o padrão invertido (Pino 3 = Hot), o que causava muita confusão. Felizmente, hoje temos um padrão universal graças a essa norma!

⚡ Ligação Combinada: O Poder Real do NCJ6FI-S em Painéis de Áudio

Agora chegamos ao coração do nosso artigo: como configurar o conector para trabalhar com ambos os tipos de conexão simultaneamente - o que faz dele o componente perfeito para medusas e painéis de áudio profissionais.

A mágica acontece através de uma simples conexão entre os pinos correspondentes, criando um circuito que permite que o sinal flua corretamente independentemente do tipo de conector que você está usando. É como ter um "interruptor automático" dentro do conector!

Fig. 6 - Esquemático ligação Neutrik NCJ6FI-S para conector combinado XLR/TRS

A conexão combinada segue estas regras simples, mas fundamentais:

• Pino 1 do XLR conectado ao Pino S do TRS (Terra)
• Pino 2 do XLR conectado ao Pino T do TRS (Sinal positivo)
• Pino 3 do XLR conectado ao Pino R do TRS (Sinal negativo)

Essa configuração inteligente é o que permite que você conecte um microfone XLR em um conector que também aceita P10, sem precisar de interruptores manuais ou configurações adicionais. É pura engenharia de áudio em ação!

"Mono" - Configuração para Conector P10 TS (Mono)

Para aplicações que exigem apenas sinal mono (como a maioria dos instrumentos musicais), você pode simplificar a conexão usando apenas dois dos três contatos do P10. Esta é a configuração clássica "TS" (Tip-Sleeve) que você encontra em guitarras e baixos.

Fig. 7 - Diagrama de ligação conector Neutrik NCJ6FI-S e conector TS - P10

Nesta configuração:

• T (Tip) - Sinal de áudio
• S (Sleeve) - Terra (Ground)
• R (Ring) - Não conectado (ou conectado ao terra para melhor rejeição de ruído)

Atenção, guitarristas! Muitos guitarristas não sabem, mas conectar o ring ao terra na configuração mono pode melhorar significativamente a rejeição de ruído, especialmente em ambientes com muita interferência eletromagnética. É um pequeno ajuste que faz grande diferença no seu som!

🛒 Garanta já o seu conector de Alta Qualidade e preços Promocionais!

Se você busca um conector original Neutrik NCJ6FI-S, com durabilidade, confiabilidade e performance garantidas, clique nessa opção abaixo.

Kit 2 conectores neutrik ncj6fi-s para PAINEL

• Original Neutrik
• Combo de 3 pinos XLR / 1/10.2 cm TRS

🛒 Comprar no Mercado Livre

Ou, se procura uma opção mais acessível, mas ainda com boa qualidade, o conector LASE oferece uma excelente relação custo-benefício. Confira aqui na Amazon

Kit 2 conectores neutrik ncj6fi-s Lase

• Fabricante LASE (Similar)
• Combo de 3 pinos XLR / 1/10.2 cm TRS

🛒 Comprar na Amazon

Não comprometa o seu sistema de áudio, escolha o melhor para suas conexões!

⚙️ Características Técnicas que Fazem do NCJ6FI-S um Padrão Ouro em Áudio Profissional

Agora que você já entendeu a lógica por trás das ligações, vamos mergulhar nas especificações técnicas que fazem do Neutrik NCJ6FI-S o conector combinado mais confiável do mercado. Não se preocupe - vou explicar cada característica de forma prática, relacionando-a com seu uso real no dia a dia do áudio profissional.

🔧 Resistência de Contato Ultra-Baixa: O Segredo do Sinal Limpo

Com resistência de contato inferior a 10 mΩ no XLR e 20 mΩ no P10, o NCJ6FI-S garante que praticamente nenhum sinal se perca na conexão. Isso significa que aquele detalhe sutil na voz do vocalista ou o harmônico rico do violão chegam intactos à mesa de som - sem perda de qualidade ou introdução de ruído.

Dica prática: Em sistemas de PA de grande porte, onde sinais percorrem longas distâncias, essa baixa resistência é crítica para evitar degradação do sinal. É como ter uma estrada perfeitamente lisa para seu sinal áudio trafegar!

🛡️ Durabilidade Industrial: Projetado para Sobreviver aos Shows Mais Intensos

Quando você está trabalhando em eventos profissionais, não pode correr o risco de um conector falhar no meio do espetáculo. O NCJ6FI-S foi projetado para suportar mais de 1.000 ciclos de conexão/desconexão sem perda de qualidade - isso significa que você pode montar e desmontar seu sistema centenas de vezes sem se preocupar.

⚡ Especificações que Realmente Importam para Seu Projeto de Medusa

Vamos traduzir aquelas tabelas técnicas disponibilizado pelo fabricante em parâmetros claro  e reais para o seu projeto. Não basta saber os números - é preciso entender como eles impactam seu trabalho diário:

🔌 Corrente Nominal: 7,5A (XLR e P10)

Essa especificação significa que o conector pode lidar com sinais de alta potência sem superaquecer ou degradar. Para contexto: um sinal de microfone típico opera em torno de 0,001A. Isso dá um margem de segurança impressionante de 7.500 vezes acima do necessário!

⚠️ Cuidado com imitações: Conectores genéricos muitas vezes têm corrente nominal abaixo de 1A, o que pode causar perda de sinal ou até danos em sistemas de alta potência.

📏 Espessura do Painel: Máximo 7mm

Esta especificação é crucial quando você está projetando sua medusa ou painel de áudio. O NCJ6FI-S foi projetado para se encaixar perfeitamente em painéis padrão de 1.5mm a 7mm de espessura - a faixa mais comum em racks profissionais.

Pro tip para fabricação: Ao projetar sua placa de montagem, deixe uma folga de 0.5mm ao redor do conector para facilitar a instalação e evitar tensões mecânicas.

🌡️ Faixa de Temperatura: -30°C a +80°C

Este é um dos recursos que fazem do NCJ6FI-S ideal para uso profissional em qualquer condição climática. Seja em um estúdio climatizado ou em um festival ao ar livre no verão, o conector mantém seu desempenho.

"Já usei esses conectores em shows no Alasca (-20°C) e no deserto do Arizona (+45°C) sem nenhum problema de desempenho." - Depoimento de técnico de som profissional

❓Perguntas Frequentes Sobre: Conector Neutrik NCJ6FI-S (XLR/P10) - FAQ

1. O que é o conector Neutrik NCJ6FI-S?

É um receptáculo combinado que une em um único corpo os conectores XLR fêmea e P10 (TRS/TS), permitindo maior versatilidade em mesas de som, equipamentos de áudio e instrumentos musicais.

2. Qual a diferença entre as conexões XLR e P10 no NCJ6FI-S?

• XLR (Canon): Usado principalmente para microfones e sinais balanceados.

• P10 TRS: Usado para estéreo ou conexões balanceadas.

• P10 TS: Usado em sinais mono, como guitarras e baixos.

3. Quantos pinos possui o conector e como eles são distribuídos?

O modelo NCJ6FI-S possui 7 pinos de contatos, sendo:

• 4 pinos dedicados à entrada XLR.

• 3 pinos dedicados ao conector TRS/TS (P10).

4. É possível usar as entradas XLR e TRS ao mesmo tempo?

Sim. O conector combinado permite a ligação paralela de XLR e TRS, bastando fazer os jumps entre os pinos correspondentes (1 com S, 2 com T, 3 com R), conforme mostrado no diagrama esquemático do fabricante.

5. Quais são as principais características elétricas do NCJ6FI-S?

• Resistência de contato: < 10 mΩ (XLR), < 20 mΩ (P10).

• Corrente nominal: até 7,5 A por contato.

• Voltagem nominal: até 50 V.

• Resistência de isolamento: > 10 GΩ.

• Capacitância dielétrica: 1,5 kVdc.

6. Quais as vantagens de usar o NCJ6FI-S em projetos de áudio?

As principais vantagens são:

• Economia de espaço: Um único conector substitui dois.

• Versatilidade: Aceita XLR, TRS e TS.

• Durabilidade: Mais de 1000 ciclos de inserção/retirada.

• Construção robusta: Feito com materiais de alta qualidade da Neutrik.

7. Qual é a diferença entre o NCJ6FI-S e o NCJ6FI-M?

Comparativo detalhado: Esta é uma pergunta que gera muita confusão! Ambos são conectores combinados XLR/P10 da Neutrik, mas têm aplicações diferentes:

Característica	NCJ6FI-S	NCJ6FI-M
Tipo de Montagem	Montagem em painel (frente)	Montagem em PCB (placa de circuito)
Aplicação Principal	Painéis de áudio (medusas)	Equipamentos eletrônicos internos
Fixação	Parafusos frontais	Solda em placa
Resistência Mecânica	Alta (para uso externo)	Moderada (para uso interno)

✅ Dica do professor: Para medusas e painéis de áudio profissionais, sempre escolha o NCJ6FI-S. O "S" significa "Socket" (soquete para painel), enquanto o "M" significa "Module" (módulo para PCB).

💡 Dicas Profissionais para Maximizar Seu NCJ6FI-S

Depois de anos trabalhando com esses conectores, quero compartilhar algumas dicas que aprendi na prática - aquelas que não estão no manual, mas fazem toda a diferença:

🔧 Técnica de Soldagem Perfeita para Conexões Impecáveis

A maioria dos problemas com conectores vem de uma soldagem inadequada. Siga este processo profissional:

1. Prepare os fios: Descasque 5mm de isolamento e "torça" os filamentos
2. Pré-aqueça o pino: Aplique a solda na ponta do ferro, depois toque no pino por 2 segundos
3. Soldagem rápida: Toque o fio no pino aquecido e aplique solda - deve levar menos de 3 segundos
4. Inspeção visual: A solda deve formar um cone suave, não uma bola

"Um conector bem soldado deve parecer uma gota d'água perfeita - nem muito pouco, nem muito. É a chave para conexões sem ruído!" - Técnico de manutenção de mesas de som.

"A excelência em áudio está nos detalhes que a maioria ignora. Um conector de qualidade não é um custo - é um investimento na clareza do seu som." - Prof. Áudio.

🚀 Conclusão: Transformando Conhecimento em Excelência em Áudio

Chegamos ao final deste guia definitivo sobre o Neutrik NCJ6FI-S, mas na verdade, é apenas o começo da sua jornada para dominar a arte dos painéis de áudio profissionais. Lembre-se que a qualidade do seu sistema começa com a qualidade das conexões - e agora você tem todo o conhecimento necessário para criar medusas impecáveis.

💡 Resumo dos Pontos-Chave que Você Não Pode Esquecer

• O NCJ6FI-S é Ouro para medusas: Economiza espaço, oferece flexibilidade e mantém a integridade do sinal
• Ligação combinada é simples: Basta conectar Pino 1 do XLR ao S do TRS, Pino 2 ao T, e Pino 3 ao R
• Autenticidade é crucial: Conectores falsificados são a causa de 70% dos problemas de ruído em sistemas de áudio
• Soldagem perfeita faz diferença: Tempo de contato máximo de 3 segundos e solda de qualidade são não-negociáveis
• Planejamento é tudo: Sempre deixe 10-20% de conectores extras para expansão futura

"Um conector de qualidade não é um custo - é um investimento na clareza do seu som." - Prof. Áudio

Agora que você domina todos os segredos do NCJ6FI-S, está preparado para elevar seus projetos de áudio a um novo patamar profissional. Não importa se você é um técnico experiente, um projetista iniciante ou um entusiasta de áudio - este conhecimento vai fazer toda a diferença na qualidade do seu trabalho.
