Equalizador estéreo com controle de Grave / Agudo / volume / Balanço com CI TDA1524 + PCI

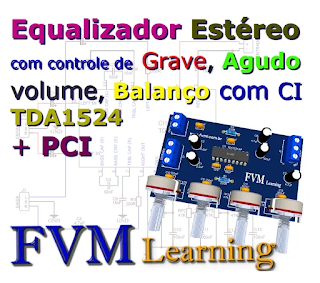

Fig. 1 - Equalizador estéreo com controle de Grave/Agudo/volume/Balanço com CI TDA1524 + PCI

Olá a Todos!

No post de hoje, apresentaremos um Circuito equalizador estéreo de duas bandas com controle de volume, balanço, grave e agudo, tudo isso baseado no Circuito integrado TDA1524.

O CI TDA1524 é um dispositivo projetado para controle ativo de som estéreo, que pode ser utilizado em rádios de automóveis, caixas de som ativa, receptores de TV entre outros.

Podendo ser equipamentos de qualquer categoria que necessite de ter o controle de graves e agudos, controle de volume e com controle de balanço embutido (que pode ser desligado) de balanço LR. Essas funções podem ser controladas por uma tensão CC ou por potenciômetros lineares.

Características

  • Poucos componentes externos são necessários.
  • Baixo nível de ruído devido ao ganho interno.
  • A ênfase dos graves pode ser aumentada por um filtro passa-baixo bipolar.
  • Ampla faixa de tensão da fonte de alimentação 3 à 18V.

O Circuito Equalizador.

Na Figura 2 abaixo podemos visualizar o diagrama esquemático do Equalizador estéreo com controle de Grave / Agudo / volume / Balanço. O CI TDA1524 é o responsável por executar todo o controle de graves, agudos, volumes e balanço de todo o circuito, ele é dotado de 18 Pinos e vem em encapsulamento de Plástico SOT102.
Fig. 2 - Equalizador estéreo com controle de Grave / Agudo / volume / Balanço com CI TDA1524

Lista de Materiais

  • Semicondutores
    • CI 1 ------------ Circuito Regulador de Tensão TDA1524

  • Resistores
    • R1, R2 --------- Resistor 200Ω  (vermelho, preto, marrom)
    • RP1 à RP4 ---- Potenciômetro de 47KΩ

  • Capacitores
    • C1, C2 -------- Capacitor Eletrolítico  2.2uF / 25V
    • C3, C4 -------- Capacitor Poliéster / Cerâmico 56nF
    • C5, C6 -------- Capacitor Poliéster / Cerâmico 15nF
    • C7, C8 -------- Capacitor Eletrolítico  4.7uF / 25V
    • C9 ------------- Capacitor Eletrolítico  100uF / 25V
    • C10 à C13 --- Capacitor Poliéster / Cerâmico 100nF

  • Diversos
  • J1, J2 -------------------- Bornes para soldar em PCI 3 pinos
  • J3 ------------------------ Bornes para soldar em PCI 2 pinos
  • goog_1292813684 Diversos ---------------- Placa Circuito Impresso, estanho, fios, etc.

Placa de Circuito Impresso para Baixar

Estamos dispondo para Download o link com os arquivos para impressão da placa de circuito impresso, são eles: Gerber, PDF layout, webp, tudo isso com link direto para o Mega.
Fig 3 - Equalizador estéreo com controle de Grave / Agudo / volume / Balanço com CI TDA1524

Link DiretoArquivos, Layout PCB, PDF, GERBER

E por hoje é só, espero que tenham gostado!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por aqui em breve. Não deixe de conferir nossos outros conteúdos sobre tecnologia e assuntos variados.

Se inscreva no nosso BlogClique Aqui — FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes sociais, Facebook, Instagram, nos grupos de WhatsAppuma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

Forte abraço.
Deus vos Abençoe!
Shalom!
