Datasheet - Pinagem - Transistor Bipolar PNP TIP42A - Características e Substituição

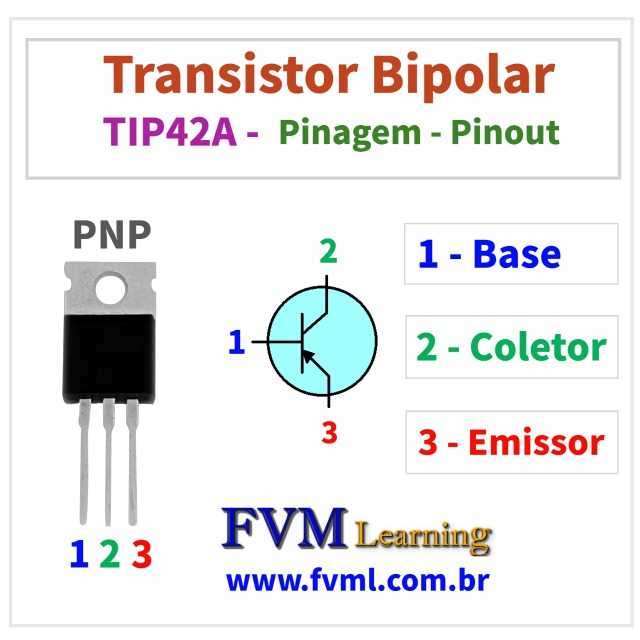

Pinagem-Pinout-transistor-pnp-TIP42A-Características-Substituição

Características Básicas do Transistor Bipolar TIP42A

  • Tipo: PNP
  • Tensão Coletor-Emissor: -60 V
  • Tensão Coletor-Base: -60 V
  • Tensão Emissor-Base: -5 V
  • Corrente-Coletor: -6 A
  • Dissipação de Coletor: 65 W
  • Ganho de Corrente CC (hfe): 15 a 75
  • Frequência de transição: 3 MHz
  • Range de temperatura da junção de operação: -65 a +150 °C
  • Encapsulamento: TO-220


    Par Complementar do Transistor:

    O Transistor PNP TIP42A é complementar do transistor NPN TIP41A.

    Substitutos e Equivalentes para o Transistor TIP42A

    O transistor TIP42A pode ser substituído pelos seguintes transistores:
    BD712BD910BD912TIP42B, TIP42CTIP42D, TIP42ETIP42FBD708, BD710, BD908, BDT42A, BDT42AF, BDT42B, BDT42BF, BDT42C, BDT42CF, MJE5170, TIP42AG, TIP42BG, TIP42CF, TIP42CG.
