Olá a Todos!!!

No post de hoje, iremos apresentar o circuito medidor de nível de barra VU Meter de 5 LEDs com os CIs; NTE1866 ou o BA6144 que são compatíveis e podem ser utilizado na mesma placa sem alterações no circuito, é um circuito de fácil construção e requerem poucos componentes externos, o que muito importante para montarmos sem ter aquela dor de cabeça.

📌 Especificações do CI NTE1866

O NTE1866 é um circuito integrado monolítico em um pacote tipo SIP de 9 derivações, projetado para uso como driver de medidor de nível de LED para:

• Medidor de Sinais
• VU Meter para Amplificadores
• Sons Automotivos
• Sons residenciais
• Gravadores portáteis
• Rádio portáteis e outros produtos de áudio.

🛠️ Características

• Amplificadores de retificação são usados para permitir a operação por entrada CA ou CC.
• A ampla gama de displays cobre de -13dB a +17dB, permitindo a exibição de sinais pares com faixa dinâmica.
• A corrente de acionamento dos LEDs é regulada, eliminando variações de corrente de LED com variações de tensão de alimentação.
• A tensão de referência é incorporada para eliminar variações de exibição de saída com variações de fornecimento Voltagem.
• Ampla faixa de tensão de alimentação (3,5V a 18V) permite uma ampla gama de aplicações.

🔷 Classificações máximas absolutas: (TA = + 25 ° C, salvo indicação em contrário)

• Tensão de Alimentação, VCC. . . . . . . . . . . . . . . . . . . . . . . . . 18V
• Dissipação de energia, PD. . . . . . . . . . . . . . . . . . . . . . . . . . . . 800mW
• Depreciação Acima de 25 ° C 6.4mW /. . . . . . . . . . . . . . . . . . ° C
• Temperatura de junção, TJ. . . . . . . . . . . . . . . . . . . . . . . . . . . + 150 ° C
• Faixa de temperatura operacional, Topr. . . . . . . . . . . . . . . . . –25 ° a + 70 ° C
• Faixa de temperatura de armazenamento, Tstg. . . . . .. . . . . . –55 ° a + 125 °

Características Elétricas: (TA = + 25 ° C, VCC = 12V, f = 1kHz, salvo indicação em contrário)

Fig. 2 - Características Elétrica do CI NTE1866

🔌 Diagrama Esquemático do Circuito

O diagrama esquemático do circuito VU Meter 5 LEDs do tipo BARRA está disposto na Fgura 3 abaixo, nele podemos visualizar todos os componentes e suas ligações.

Fig. 3 - Diagrama Esquemático VU Meter 5 LEDs com CI NTE1866 ou BA6144

🖨️ A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses arquivos em um servidor seguro, "MEGA".

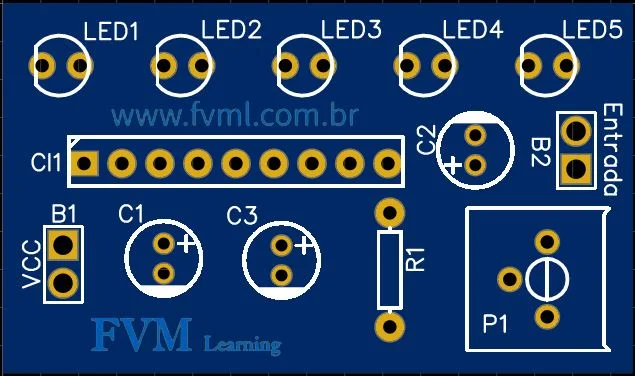

Fig. 4 - PCI VU Meter 5 LEDs com CI NTE1866 ou BA6144 - Bargraph

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico, basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Arquivos PNG, PDF, GERBER

🧾 Lista de Materiais

• CI ------------------ Circuito Integrado regulador de tensão NTE1866 ou BA6144A
• LED1 à LED5 ---- LEDs livre escolha, 3mm ou 5mm, e cor a gosto
• R1 ------------------ Resistor 10K - (marrom, preto, laranja)
• C1 ------------------ Capacitor eletrolítico 10uF - 25V
• C2 ------------------ Capacitor eletrolítico 2.2uF - 25V
• C3 ------------------ Capacitor eletrolítico  100uF - 25V
• P1 ------------------ Potenciômetro linear ou logarítmico 10K ohms
• Outros ------------- PCI, Fios, Soldas, Etc.
