Datasheet - Pinagem - Transistor Bipolar PNP TIP30C - Características e Substituição

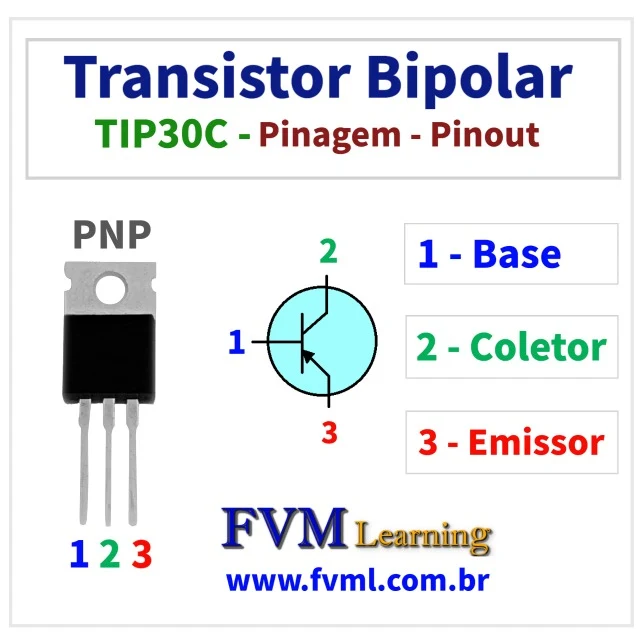

Pinagem-datasheet-transistor-pnp-TIP30C-Características-Substituição


Características básicas do Transistor Bipolar TIP30C

  • Tipo: PNP
  • Tensão Coletor-Emissor: -100 V
  • Tensão Coletor-Base: -100 V
  • Tensão Emissor-Base: -5 V
  • Corrente-Coletor: -1 A
  • Dissipação de Coletor: 30 W
  • Ganho de Corrente CC (hfe): 15 à 75
  • Frequência de transição: 3 MHz
  • Range de temperatura da junção de operação: -65 à +150 °C
  • Encapsulamento: TO-220

Datasheet Completo: TIP30C

    Par Complementar do Transistor:

    O transistor PNP TIP30B é complementar ao transistor NPN TIP29C

    Substitutos e Equivalentes para o Transistor TIP30C

    O transistor TIP30C pode ser substituídos pelos seguintes transistores:
    BD912BD712NTE2922N64752N6476TIP42C, TIP42E,TIP42FBDT30CF, BDT42C, BDT42CF, MJE5170, MJE5171, MJE5172, TIP30CG, TIP42CF, TIP42CG.
