Amplificador de Audio de 50W com CI TDA1514 + PCI

Amplificador de Audio de 50W com CI TDA1514

Olá a Todos!!!
Fig. 1 - Amplificador de Audio de 50W com CI TDA1514

No post de hoje, iremos apresentar um amplificador compacto e simples de montar que utiliza o Circuito Integrado TDA1514, Hi-Fi da Philips. Ele fornece 50 Watts de potência na sua saída. O seu diferencial é que esse CI tem uma potência elevada na saída com poucos componentes externos.  Esse CI é muito utilizado em amplificadores de áudio compactos, caixas amplificadas, monitores de audio.
O CI é totalmente protegido, ele tem dois transistores de saída e possuem proteção térmica e SOAR, o CI também possui uma função de mudo que pode ser organizada por um período após a inicialização, com um tempo de atraso fixado por componentes externos. O dispositivo é alimentado com fonte de alimentação simétrica com capacidade de fornecer ao menos 3 Amperes de potência por 28V CC. O CI vem em encapsulamento plástica SIL de 9 pinos com um suporte de metal na parte traseira, e possui uma resistência ao calor inferior de até 1,5K / W.

Principais Recursos

  • Alta potência de saída
  • Baixa distorção harmônica
  • Ampla faixa de tensão de alimentação  (± 10V à ± 30V)
  • Baixa distorção de intermodulação
  • Baixa tensão de offset
  • Boa rejeição de ondulações
  • Instalações de mudo / stand-by
  • Proteção térmica
  • Protegido contra descargas eletrostáticas
  • Não há cliques de ativação ou desativação
  • Resistência térmica muito baixa
  • Proteção da área operacional segura (SOAR).

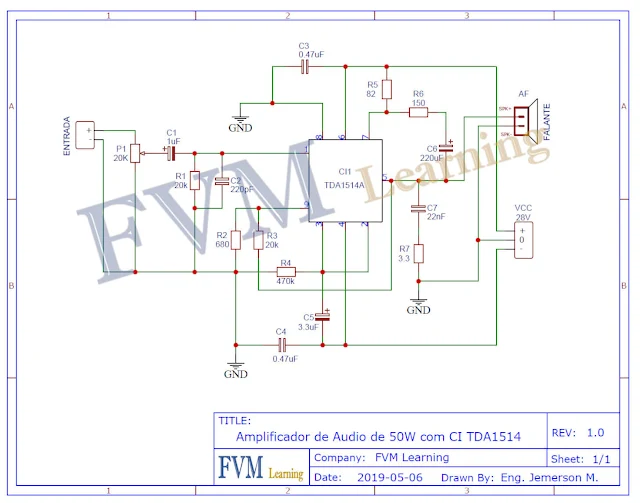

Na figura 2 logo abaixo, temos o diagrama esquemático do Amplificador de Audio de 50W com CI TDA1514 e é notório a quantidade de componentes externos ser bastante baixa, o que facilita a montagem por pessoas que não teem grandes experiências com Eletrônica e deseja também participar desse excelente e incrível mundo da eletrônica. A fonte de alimentação deve fornecer corrente de pelo menos 3 Amperes. O consumo quando o amplificador está em repouso é cerca de 60 mA. OBS. Deve-se ficar atento com a tensão de alimentação máxima permitida por esse CI, que é de no máximo 30 Volts, se ultrapassarmos essa tensão de alimentação podemos queimar o Circuito Integrado.
Fig. 2 - Diagrama esquemático Amplificador de Audio de 50W com CI TDA1514

Lista de Materiais

CI 1 --------------------------- Circuito Integrado TDA1514
R1, R3 ------------------------ Resistor 20K (vermelho, preto, laranja)
R2 ----------------------------- Resistor 680Ω (azul, cinza, marrom)
R4 ----------------------------- Resistor 470K (amarelo, violeta, amarelo)
R5 ----------------------------- Resistor 82Ω (cinza, vermelho, preto)
R6 ----------------------------- Resistor 150Ω (marrom, amarelo, marrom)
R7 ----------------------------- Resistor 3.3Ω (laranja, laranja, ouro, ouro)
C1 ----------------------------- Capacitor eletrolítico 1μF - 35V
C2 ----------------------------- Capacitor poliéster, cerâmico 220pF
C3, C4 ------------------------ Capacitor eletrolítico 0.47μF - 63V
C5 ----------------------------- Capacitor eletrolítico 3.3μF - 63V
C6 ----------------------------- Capacitor eletrolítico 220μF - 63V
C7 ----------------------------- Capacitor poliéster, cerâmico 22nF
P1 ------------------------------ Potenciômetro 20KΩ
Conectores 1 ----------------- Conector Placa-Cabo 3 Pinos
Conectores 2, 3 -------------- Conector Placa-Cabo 2 Pinos
Diversos ----------------------  Placa Circuito Impresso, estanho, fios, etc.

Fonte de Alimentação

A fonte de alimentação é do tipo simétrica e deve ser de no mínimo 3 Amperes, com boa filtragem, com tensão mínima de 10 Volts e máxima de 30 Volts DC, sabendo-se que utilizando a tensão mínima você não irá atingir a potência máxima do amplificador, pois ele precisa de uma tensão maior para fornecer a potência declarada.
Neste modelo de amplificador é utilizado uma fonte do tipo Simétrica, ou seja; alimentação [ +VCC  |  GND  | -VCC ].
Você pode está seguindo esse Post sobre como montar, calcular uma fonte para amplificadores HI-FI, clicando no link abaixo.

Fonte de Alimentação Simétrica linear para Amplificadores de Audio HI-FI + PCI

Estamos dispondo para Download os materiais necessários para quem deseja montar com a PCI - Placa de Circuito Impresso, os arquivos em PNG, PDF e arquivos GERBER para quem deseja enviar para impressão.

Placa de Circuito Impresso Amplificador de Audio de 50W com CI TDA1514
Fig. 3 - Placa de Circuito Impresso Amplificador de Audio de 50W com CI TDA1514

Download:

E por hoje é só, espero que tenham gostado!!!

Qualquer dúvida, digita nos comentários que logos estaremos respondendo.
