Olá a todos!!!

No Post de hoje, nós iremos montar um excelente amplificador de potência, com ótima qualidade na sonorização, com potência de saída de 100W RMS, com fonte de alimentação simétrica. O circuito tem uma ampla faixa na tensão de alimentação, e estaremos dispondo a placa de circuito impresso para você baixar.

O TDA7294 é um Circuito Integrado com saída de áudio do tipo Classe AB, ele tem o seu encapsulamento Multiwatt. Foi especificamente projetado para aplicações de alta qualidade de som, como: Micro-system domésticos, Cubos para guitarras, Televisores de alto padrão. Graças à ampla faixa de tensão e à alta capacidade de corrente que é capaz de fornecer a maior potência em cargas de 4 ohms  e 8 ohms, mesmo com baixa tensão de alimentação na entrada, com circuito de rejeição de alta tensão de alimentação.
A função de bloqueio incorporada com atraso de ativação simplifica a operação remota, evitando a troca barulhentas ao acionar o botão On - Off.

Características

• Ampla faixa de tensão de alimentação  (± 10V à ± 40V)
• Etapa de amplificação de saída DMOS
• Alta potência de Saída (Musical 100W)
• Funções de Mute e Stand-by
• Distorção harmônica muito baixa
• Proteção contra curto-circuito
• Proteção térmica com desligamento automático



Você pode se interessar também!

• • Amplificador Alta Eficiência 14.4V, 70W com  CI TDA1562Q + PCI
  • Amplificador de Áudio Automotivo de 14,4 V Estéreo de 80 W - CI TDA8560Q + PCI
  • Amplificador Hi-End de 56W RMS com o CI LM3875 + PCI
  • Amplificador de Áudio HI-FI 32W - TDA2050 - Fonte Simples + PCI
  • Amplificador 200W Estéreo com CI STK4231II + PCI
  • Amplificador de Audio 24W, 12V com CI TDA1516BQ + PCI
  • Amplificador de Audio HI-END 30W RMS Fonte Simétrica com LM1875 + PCI
  • Amplificador HI-FI 70W Estéreo - Alta Fidelidade com o TDA2050 + PCI
•


A disposição do diagrama esquemático está logo abaixo na Figura 2, pelo qual temos toda a configuração do amplificador com TDA7292.

Fig. 2 - Diagrama esquemático Amplificador de Potência de 100W RMS com CI TDA7294

Lista de Materiais

CI 1 --------------------------- Circuito Integrado TDA7294

R1, R3, R4 ------------------- Resistor 22K (vermelho, vermelho, laranja)

R2 ----------------------------- Resistor 680Ω (azul, cinza, marrom)
R5 ----------------------------- Resistor 10K (marrom, preto, laranja)

C1 ----------------------------- Capacitor eletrolítico 1μF - 35V
C2, C3 ------------------------ Capacitor eletrolítico 22μF - 63V

C4, C5 ------------------------ Capacitor eletrolítico 10μF - 63V
Conectores 1 ----------------- Conector Placa-Cabo 3 Pinos
Conectores 2, 3 -------------- Conector Placa-Cabo 2 Pinos

Diversos ----------------------  Placa Circuito Impresso, estanho, fios, etc.

Estamos dispondo para Download os materiais necessários para quem deseja montar com a PCI - Placa de Circuito Impresso, os arquivos em PNG, PDF e arquivos GERBER para quem deseja enviar para impressão.

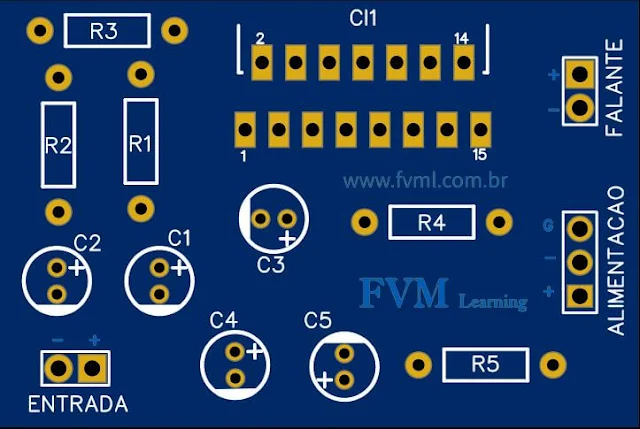

Fig. 3 - Placa de Circuito Impresso Amplificador 100W com TDA7294

Fonte de Alimentação

A fonte de alimentação deve ser de no mínimo 5 Amperes, com boa filtragem e do tipo Simétrica, com tensão mínima de 10 Volts e máxima de 40 Volts, sabendo-se que utilizando a tensão mínima você não irá atingir a potência máxima do amplificador, pois ele precisa de uma tensão maior para fornecer a potência declarada.
Neste modelo de amplificador é utilizado uma fonte do tipo Simétrica, ou seja; alimentação [ +VCC  |  GND  | -VCC ].
Você pode está seguindo esse Post sobre como montar, calcular uma fonte para amplificadores HI-FI, clicando no link abaixo:

Fonte de Alimentação Simétrica linear para Amplificadores de Audio HI-FI + PCI

Download:

Link Direto: Arquivos PNG, PDF, GERBER

E por hoje é só, espero que tenham gostado!!!
