VU Meter 12 LEDs Ponto ou Barra com CI BA682A - Bargraph

VU Meter 12 LEDs Ponto ou Barra com CI BA682A - Bargraph

Olá a todos!!!

No post de hoje, iremos montar um circuito Medidor de Volume VU Meter de 12 LEDs  com as sequencias de pontos ou em barra, isso depende da montagem que se deseja fazer, o BA682A é um Circuito Integrado monolítico para aplicações de medidor de nível com LED.
O range de entrada é de 13mVrms à 327mVrms (Typ.). O nível de 0dB é de 130mVrms (Typ.) E o nível de exibição do VU é de -20dB a +8dB.

A corrente constante de saída podem ser definidas usando componentes externos, permitindo o uso de LEDs de cores diferentes em várias combinações.

Aplicações

  • Medidores de nível para todos os tipos de aplicações de equipamentos de áudio

Características

  • VU display medidor 12-pontos para exibições de barra ou ponto.
  • Tensão de alimentação de 10 à 14V
  • Saídas de corrente fixa que podem acionar LEDs diretamente.
  • A corrente de saída pode ser ajustada usando resistores externos, permitindo que diferentes tipos de LEDs sejam usados em combinação.
  • Amplificador retificador embutido de meia onda.
  • O tempo de ligar e desligar LED pode ser ajustado usando um usando um capacitor e um resistor externo.
  • Com display do tipo barra, ligando quatro LEDs em série, a dissipação de energia é reduzida.
Existem duas configurações que podemos utilizar com esse CI, o de pontos, onde o indicador varia de Led a Led, e o de barra que mantém sempre os Leds aceso até o ultimo ponto ligado. O diagrama esquemático do circuito VU Meter 12 LEDs do tipo PONTO está disposto na figura 2 abaixo, nele podemos visualizar todos os componentes e suas ligações.
Figura 2 - Diagrama Esquemático do VU Meter 12 Leds tipo PONTO com CI BA682A

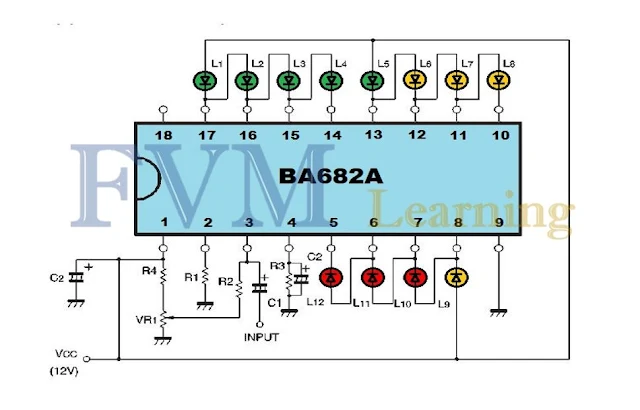

O diagrama esquemático do circuito VU Meter 12 LEDs do tipo BARRA está disposto na figura 3 abaixo, nele podemos visualizar todos os componentes e suas ligações.
Figura 3 - Diagrama Esquemático do VU Meter 12 Leds tipo BARRA com CI BA682A

Lista de Materiais

  • CI ---------------------------------- Circuito Integrado regulador de tensão BA682A
  • LED1 à LED12 ------------------ LEDs livre escolha, 3mm ou 5mm, e cor a gosto
  • R1 ---------------------------------- Resistor 39K - (laranja, branco, laranja)
  • R2, R2 ----------------------------- Resistor 10K - (marrom, preto, laranja)
  • R4 ---------------------------------- Resistor 240K - (vermelho, amarelo, amarelo)
  • C1 ---------------------------------- Capacitor eletrolítico 2.2uF - 16V
  • C2, C3 ----------------------------- Capacitor eletrolítico  10uF - 16V
  • P1 ---------------------------------- Potenciômetro linear ou logarítmico 500 ohms
  • Outros ----------------------------- Fios, Soldas, Etc.

E por hoje é só, espero que tenham gostado!!!

Qualquer dúvida, digita nos comentários que logos estaremos respondendo.

Se inscreva no nosso Blog!!! Click aqui - FVM Learning!!!

Forte abraço.
