Fonte de Bancada Ajustável de 1.5V à 28V, 7.5 Amperes Com CI LT1083 + PCI

Fonte de Bancada Ajustável de 1.5V à 28V, 7.5 Amperes Com CI LT1083 + PCI

🌐 Você pode ler este artigo em: English | Español

🔌 Dica Rápida: Precisa de uma fonte de alimentação versátil para seus projetos eletrônicos? Este projeto com CI LT1083 oferece uma solução robusta, eficiente e de fácil montagem, capaz de fornecer até 7.5A em uma ampla faixa de tensão!

Olá a Todos!

No post de hoje, vamos mergulhar no fascinante mundo das fontes de alimentação ajustáveis, explorando o circuito integrado LT1083, um verdadeiro "cavalo de batalha" quando o assunto é regular tensão com alta corrente.

Este componente é um regulador de tensão positivo de 3 terminais ajustável projetado para fornecer uma corrente impressionante de 7,5A em uma faixa de tensão variável de saída de 1,5 a 28V com maior eficiência que muitos dispositivos atualmente disponíveis no mercado.

⚡ Vantagem Principal: Diferente de outros reguladores, o LT1083 opera com uma diferença mínima de apenas 1V entre entrada e saída, o que significa menos calor dissipado e maior eficiência energética - perfeito para projetos que exigem performance máxima!

Todo circuito interno é projetado para operar com uma diferença de até 1V em relação à entrada e saída. A queda garantida é programada para no máximo 1,5V na corrente máxima de saída. O sistema de controle interno ajusta a tensão de saída com precisão notável, mantendo-a estável em mais ou menos 1% mesmo sob variações de carga.

📋 Conhecendo o LT1083: Pinagem e Características

Na Figura 2 abaixo, podemos verificar o layout do CI LT1083, com suas respectivas descrições dos pinos originais em Inglês:

• 1 = GND (Terra)

• 2 = Vout (Tensão de Saída)

• 3 = Vin (Tensão de Entrada)

Estes são os pinos respectivamente, GND, Saída e Entrada. Existem outros tipos de encapsulamento, no entanto alguns já se encontram obsoletos. O mais comum de ser encontrado é o TO-220, que oferece excelente dissipação térmica e é perfeito para aplicações de alta corrente como a nossa fonte de bancada.

Fig. 2 - Pinagem Pinout LT1083

💡 Curiosidade: O LT1083 é compatível com a pinagem de reguladores mais conhecidos como LM350, LM338 e LM317, mas oferece vantagens significativas em termos de corrente máxima e eficiência, tornando-o ideal para projetos mais exigentes.

📊 Características Técnicas do LT1083

• Três Terminais de fácil conexão

• Impressionante corrente de saída de 7,5A

• Opera com diferença mínima de 1V entre entrada e saída

• Tensão de eliminação garantida em vários níveis de corrente

• Excelente regulamento de linha: 0,015%

• Regulamento de carga: 0,1%

• Teste Funcional de Limite Térmico de 100%

🔌 Diagrama Esquemático: Simplicidade e Eficiência

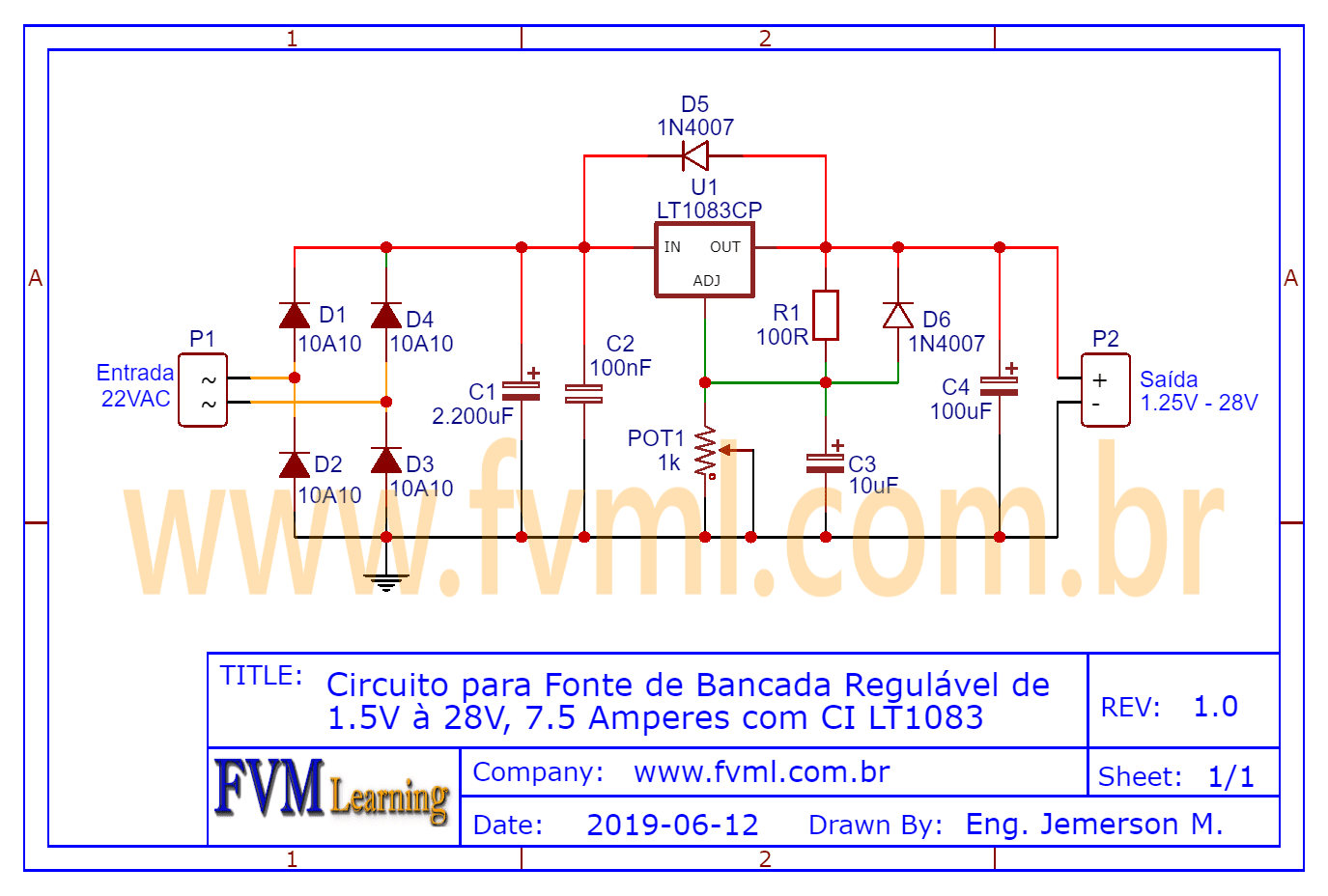

O diagrama esquemático é mostrado na Figura 3 abaixo. É bastante simples e se assemelha bastante com os que já mostramos aqui em nosso site, como os que utilizam LM350, LM338, LM317 entre outros. Sempre seguimos a linha da simplicidade e facilidade na montagem, permitindo que até mesmo iniciantes em eletrônica possam construir esta fonte com sucesso.

Fig. 3 - Esquemático Fonte de Bancada Ajustável de 1.5V à 28V, 7.5 Amperes Com CI LT1083

Todos os reguladores de tensão da série LT1083 são compatíveis com a pinagem dos reguladores de tensão de três terminais mais conhecidos como os citados acima, o que facilita upgrades em projetos existentes.

⚠️ Nota Importante: Um capacitor de saída de 10 μF é exigido neste dispositivo para garantir estabilidade. Isso geralmente é incluído na maioria dos projetos de reguladores, mas é essencial não esquecê-lo para evitar oscilações na tensão de saída.

Ao contrário dos reguladores PNP, onde até 10% da corrente é desperdiçada como corrente quiescente, a corrente de repouso do LT1083 flui para a carga, aumentando significativamente a eficiência do circuito e reduzindo o desperdício de energia.

🎯 Aplicações Ideais para o LT1083

• Reguladores Lineares de Alta Eficiência

• Reguladores de tensão Ajustáveis para laboratório

• Reguladores de corrente constante para testes

• Carregadores de Bateria de alta capacidade

• Fontes de bancada para projetos eletrônicos

💭 Por que escolher o LT1083 para sua fonte de bancada?

Imagine ter uma fonte que pode alimentar desde pequenos circuitos com baixa tensão até projetos mais robustos que exigem alta corrente. O LT1083 oferece essa flexibilidade com a vantagem de uma operação mais eficiente, gerando menos calor e proporcionando maior estabilidade para seus experimentos e projetos.

📋 Lista de Material

• CI ---------- Circuito Integrado regulador de tensão LT1083

• D1 --------- Ponte de Diodos retificadores de silício para 20 Amperes

• C1, C3 ---- Capacitor eletrolítico 100 uF - 35V

• C2 --------- Capacitor eletrolítico 10uF - 35V

• R1 --------- Resistor 90 ohms - 1 W – (branco, preto, preto)

• P1 --------- Potenciômetro linear ou logarítmico 1 k ohms

• B1, B2 --- Bornes de encaixe 2 vias tipo soldável

• Outros ---- Fios, Soldas, Placa, Etc.

🛠️ Dica de Montagem: Para garantir o melhor desempenho e durabilidade, recomendamos usar um dissipador de calor adequado para o LT1083, especialmente se você planeja operar com correntes próximas ao máximo de 7.5A. Um bom dissipador evitará o superaquecimento e garantirá o funcionamento estável da fonte.

🖨️ A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses arquivos em um servidor seguro, "MEGA".

Fig. 4 - PCI - Fonte de Bancada Ajustável de 1.5V à 28V, 7.5 Amperes Com CI LT1083

📥 Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico, basta clicar no link direto disponibilizado abaixo:

Link para Baixar: Arquivos PNG, PDF, GERBER

💡 Dica de Fabricação

Se você não tem experiência em fabricar suas próprias placas de circuito impresso, considere enviar os arquivos GERBER para um serviço de fabricação profissional. O custo é geralmente baixo e o resultado será muito mais preciso, especialmente para trilhas que precisam conduzir altas correntes.

🎓 Guia de Montagem Passo a Passo

Passo 1: Preparação dos Componentes

Antes de iniciar a montagem, verifique se todos os componentes da lista estão disponíveis. Organize-os em ordem de instalação para facilitar o processo. Comece pelos componentes de menor altura, como resistores e diodos, e termine com os maiores, como o CI LT1083 e os capacitores.

Passo 2: Instalação do CI LT1083

O LT1083 é o coração do circuito e requer atenção especial. Certifique-se de instalar um dissipador de calor adequado antes de soldar o CI na placa. Use pasta térmica entre o CI e o dissipador para garantir uma transferência eficiente de calor.

Passo 3: Conexões de Potência

Para as conexões de entrada e saída, use fios de bitola adequada para suportar até 7.5A. Fios muito finos podem aquecer e causar quedas de tensão, comprometendo o desempenho da fonte. Bornes de parafuso são ideais para conexões seguras e duráveis.

Passo 4: Teste Inicial

Antes de conectar cargas, faça um teste inicial com um multímetro. Verifique se a tensão de saída varia conforme o ajuste do potenciômetro e se não há oscilações ou ruídos excessivos. Este teste inicial pode evitar danos a componentes mais caros.

🔧 Dicas de Manutenção e Segurança

• Sempre desconecte a fonte da rede elétrica antes de realizar qualquer manutenção.
• Verifique regularmente a temperatura do dissipador do LT1083 durante operação em alta corrente.
• Considere adicionar um fusível na entrada para proteção contra sobrecorrente.
• Para uso prolongado em correntes elevadas, instale um pequeno ventilador para auxiliar na refrigeração.

❓ Perguntas Frequentes (FAQ)

Posso substituir o LT1083 por outro regulador?

Sim, você pode usar reguladores compatíveis como o LM338, mas lembre-se que a capacidade de corrente máxima será menor (5A para o LM338). A pinagem é a mesma, mas o desempenho em altas correntes será inferior.

Qual transformador devo usar na entrada?

Para obter a faixa completa de 1.5V a 28V na saída, recomendamos um transformador com secundário de 24V e capacidade de pelo menos 10A. Lembre-se que, após retificação e filtragem, a tensão será aproximadamente 1.4 vezes maior que a tensão RMS do transformador.

Como adicionar um display digital para mostrar tensão e corrente?

Você pode adicionar um medidor de tensão digital conectado à saída e um medidor de corrente em série com a carga. Existem módulos prontos com displays LED que mostram ambos os parâmetros e podem ser facilmente integrados ao projeto.

É possível adicionar proteção contra curto-circuito?

O LT1083 possui proteção térmica interna, mas não proteção contra curto-circuito. Você pode adicionar um circuito limitador de corrente simples usando um transistor e alguns componentes adicionais, ou instalar um fusível rápido na saída para proteção básica.

💡 Projeto Avançado: Adicionando Controle Remoto

Para os mais entusiastas, é possível modificar o circuito para permitir controle remoto da tensão de saída. Isso pode ser feito substituindo o potenciômetro manual por um circuito controlado por microcontrolador, permitindo ajustes precisos e até programação de perfis de tensão.

🎯 Conclusão: Sua Fonte de Bancada Profissional

Com este projeto, você terá em mãos uma fonte de bancada ajustável robusta, eficiente e versátil, capaz de atender às necessidades da maioria dos projetos eletrônicos. Seja para testes, desenvolvimento de protótipos ou alimentação de circuitos específicos, esta fonte com LT1083 oferece desempenho superior e confiabilidade.

🚀 Próximos Passos: Após montar sua fonte, considere adicionar melhorias como um display digital, proteções adicionais ou até um sistema de controle remoto. Compartilhe seu projeto conosco nos comentários abaixo! Adoraríamos ver suas modificações e melhorias.
